SCADA采集modbus从站数据做可视化界面显示（MODSIM模拟从站）

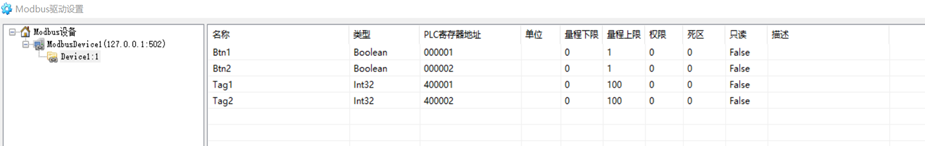

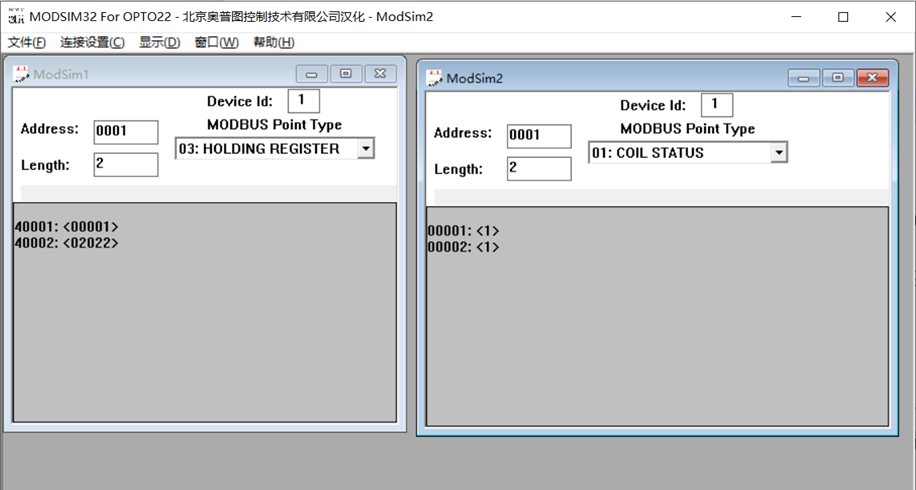

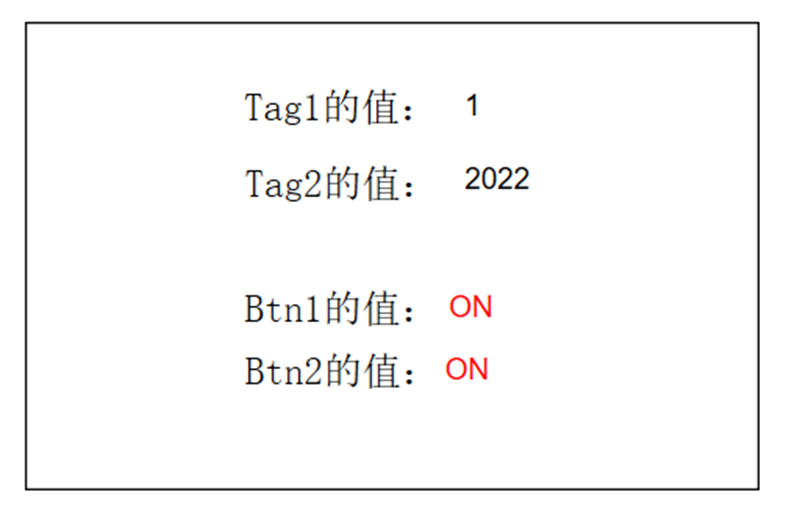

一、 打开MODSIM进行配置 1、 配置4区点位40001、40002和0区点位00001、00002。4区为可读写的模拟量，0区为可读写的数字量点位。 2、 MODSIM作为modbus从站打开连接，端口是502，本机模拟所以IP是127.0.0.1 3、 具体配置操作见录屏  二、 OrBit-SCADA进行配置 新建项目后打开驱动，使用ModbusX驱动进行配置操作，配置流程：添加网络设备---添加站---添加采集的点位。具体操作见录屏  三、 OrBit-SCADA可视化界面 1、 视图中创建一张新的视图，使用用户控件中的模拟量和数值量显示点位的数值，控件的动作属性中可以配置修改数值。 2、 保存项目，选择之前创建的视图为启动画面，点击运行按钮，SCADA的RunTime运行，即可显示采集到的点位数值和修改数值  [【附件】SCADA采集modbus从站数据并做可视化界面显示（录像）.rar](/media/attachment/2022/08/SCADA采集modbus从站数据并做可视化界面显示录像.rar)
Modbus
HJ0233
2022年8月22日 17:25
