SCADA采集欧姆龙cp1h PLC数据功能说明
    本次Scada案例实现项目功能：对冷镦车间切边机设备进行联机数据采集，控制器为欧姆龙CP1H，获取采集数据并在界面展示

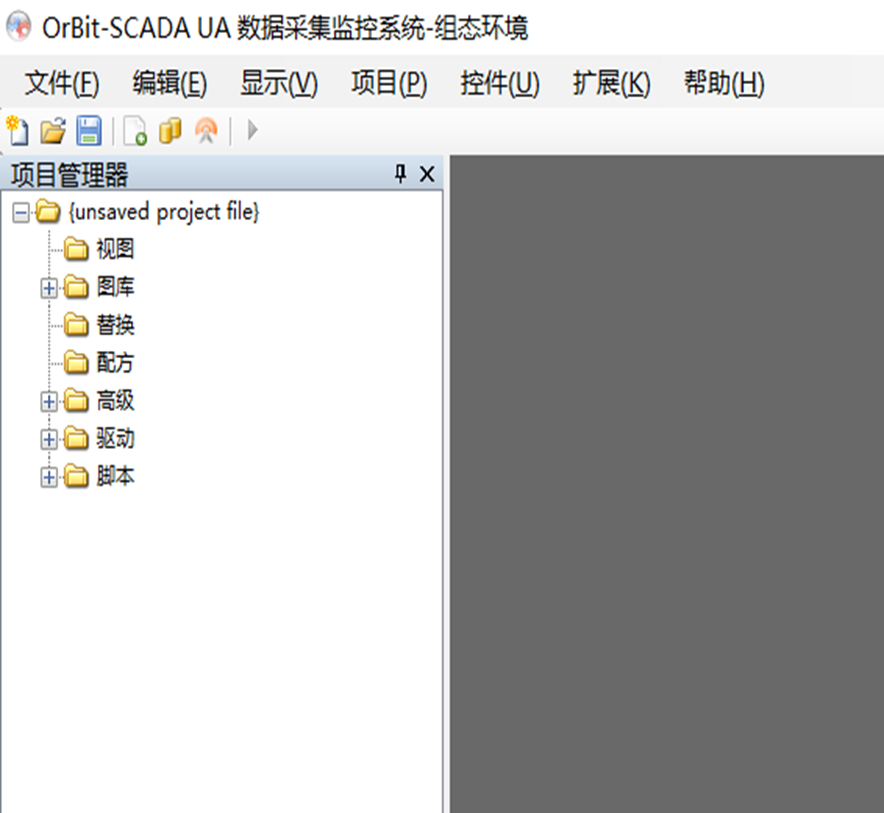

    实现联机功能步骤：首先打开scada软件新建一个新项目，如下所示

![](/media//202208/2022-08-22_171239.png)

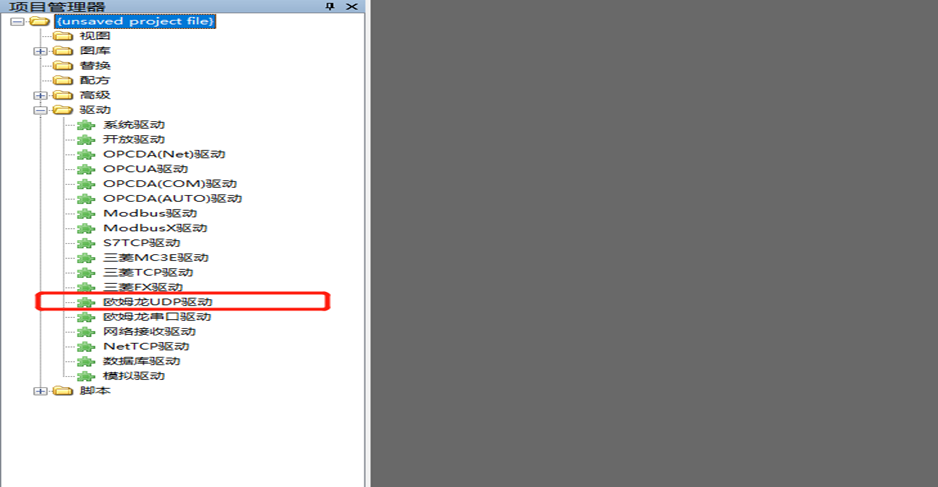

然后在打开的scada软件中，如上图进入驱动项文件中选择-欧姆龙UDP驱动并双击进入,如下所示：

![](/media//202208/2022-08-22_171312.png)

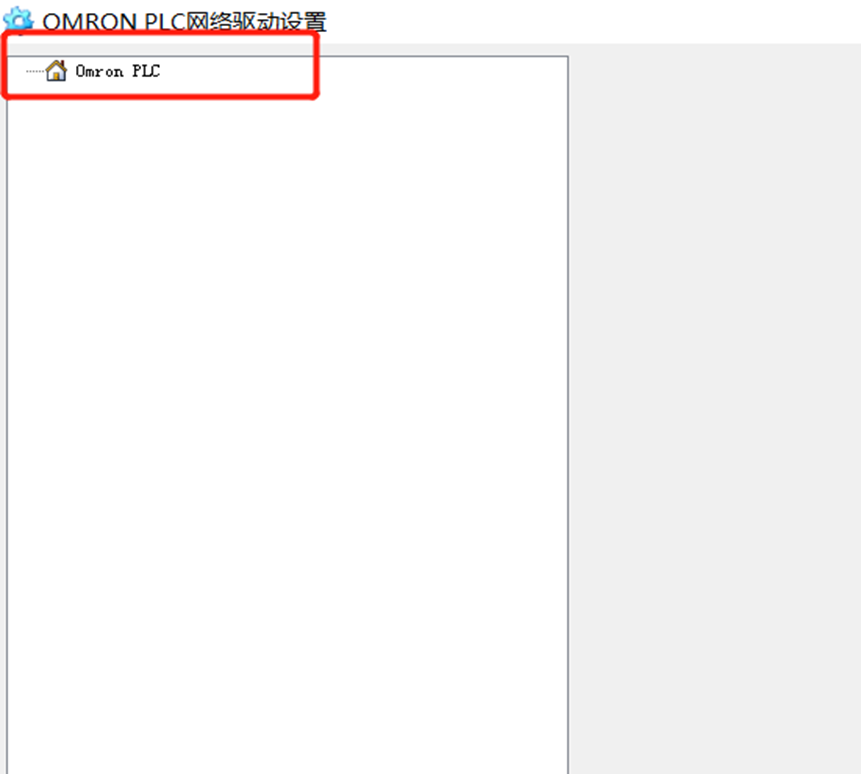

双击击后进入驱动配置窗口，如下所示

![](/media//202208/2022-08-22_171327.png)
在驱动配置窗体中，在上图所示的Omron PLC的选项上右击选择添加分组的功能，并在弹出的分组中选择小窗体中可修改名称或默认，并点击确认，如下所示

![](/media//202208/2022-08-22_171343.png)

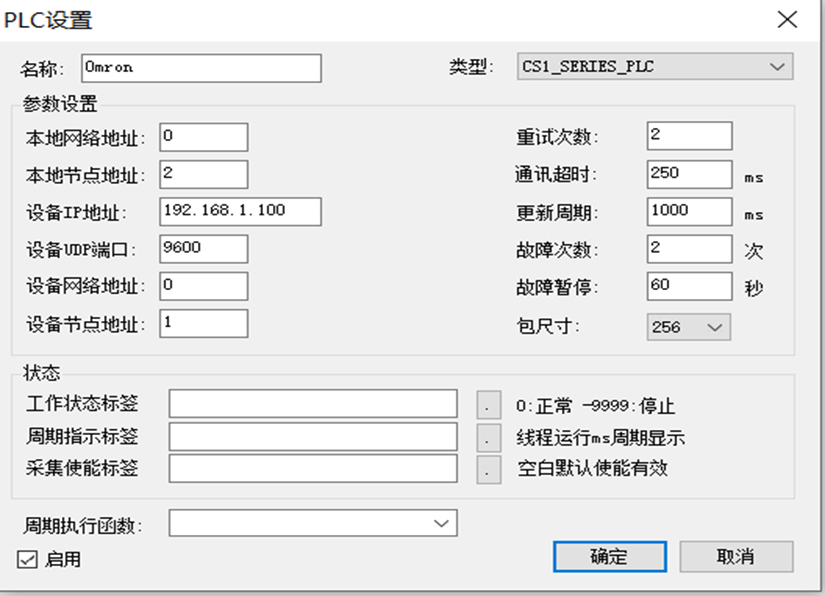

然后在添加完成的分组上，右击分组选择添加 PLC，弹出的PLC通讯参数设置窗体中，如下所示

![](/media//202208/2022-08-22_171356.png)

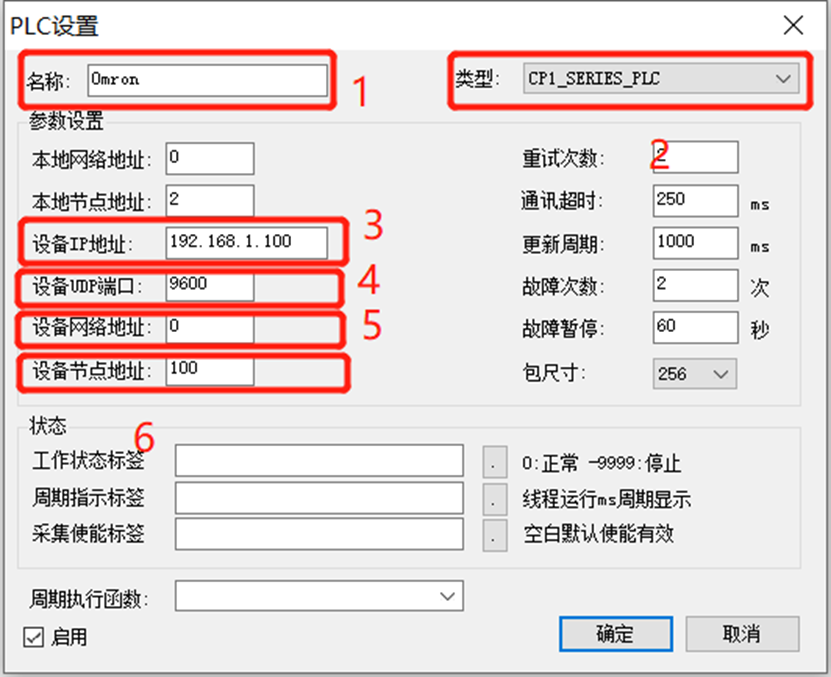

在该窗体中，可分别对1名称，2类型，3设备IP地址，设备UDP端口等配置进行修改和选择，在当前案例设置中，设备节点地址6应与设备IP3最后一位相同，设备网络地址5应为0，类型选择2为CP1_SERIES_PLC,本地节点地址为2，本地网络地址为0.如下图所示

![](/media//202208/2022-08-22_171412.png)

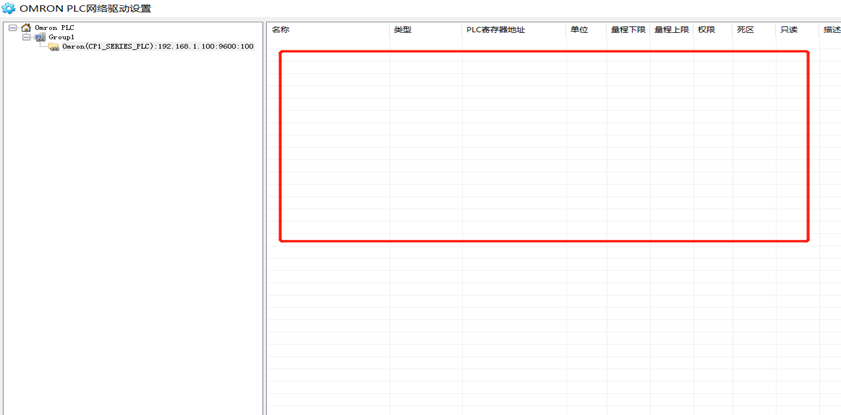

完成上述配置确认后，如下图所示，在右边右击选择“添加”按钮新增变量

![](/media//202208/2022-08-22_171429.png)
在右击选择新增变量的标签设置对话窗体中，对新增的标签变量进行配置，如下所示

![](/media//202208/2022-08-22_171445.png)

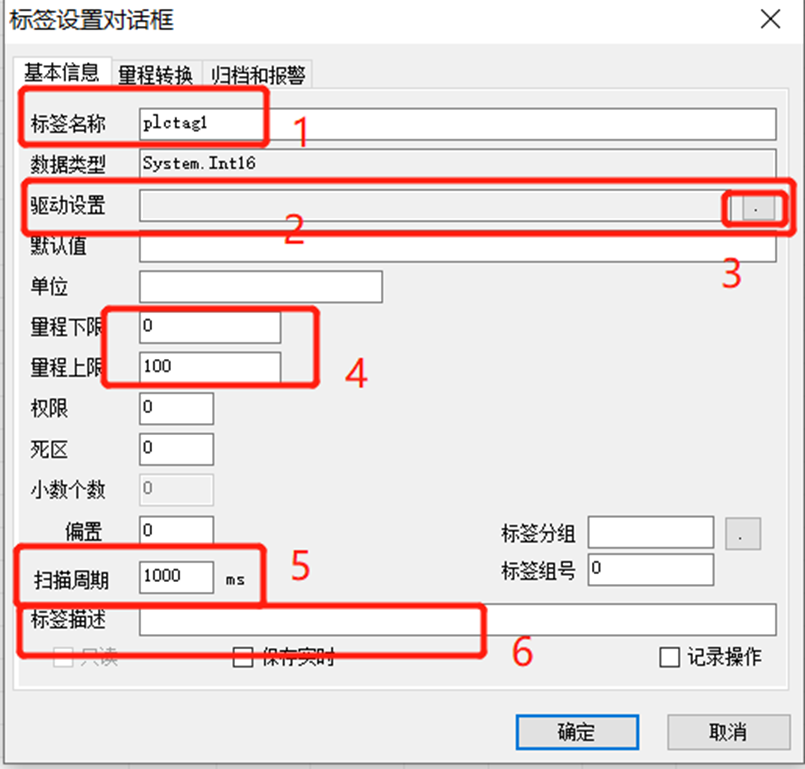

在上图的标签配置中，1为标签名称在正式中，应根据采集标量名称对标签名称进行规范命名；2为驱动设置，是标签变量的地址设置，4为量程上下限设置，5为scada读取标签时间周期；6为标签变量的注释描述。在标签变量的地址配置为点击上图3位置，进入寄存器地址配置窗体，如下所示

![](/media//202208/2022-08-22_171505.png)

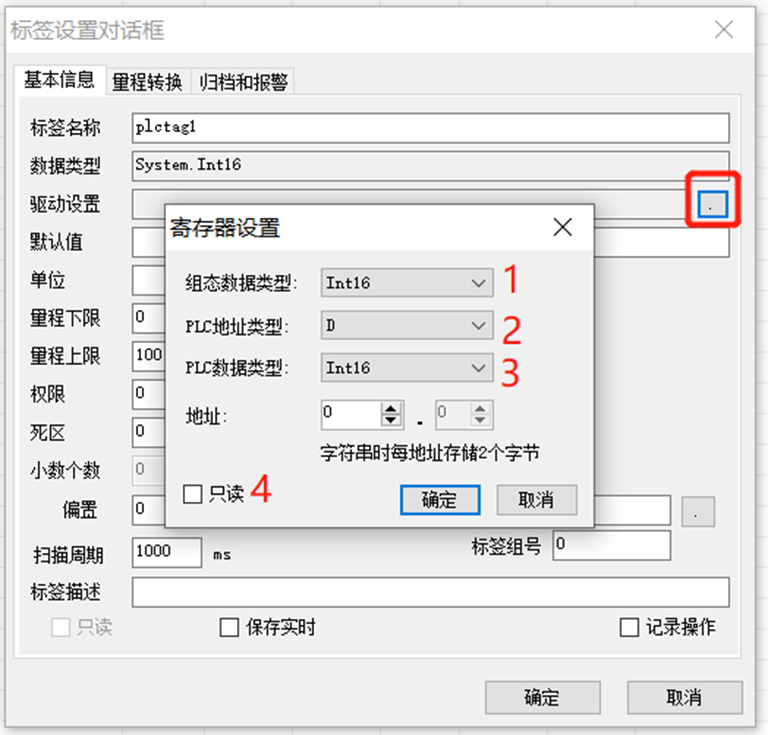

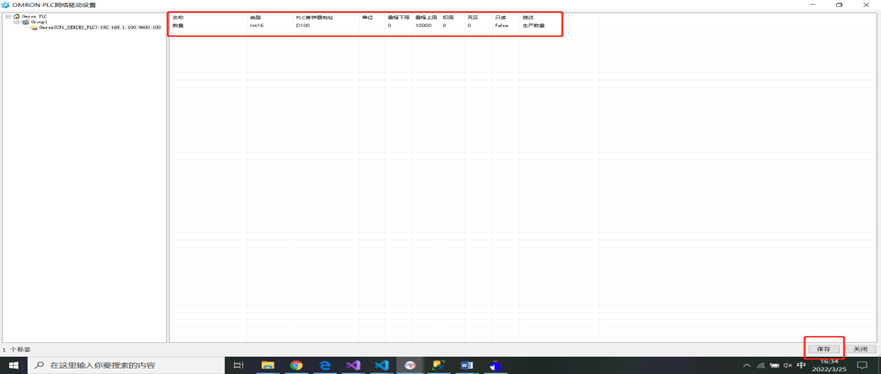

在地址寄存器的配置窗体中，在1中选择数据的类型，该类型与PLC地址类型2相关，有int16，int32，bool等类型，在PLC地址类型2中，选择编辑标签标量的地址类型，例如变量地址为D100，则PLC地址类型选择D，地址设置100；只读4勾选后则只能读取该标签数据，不能写入数据。完成确认后，在标签变量中出现该标签，如下所示

![](/media//202208/2022-08-22_171520.png)
完成后，点击上图所示右下角保存按钮

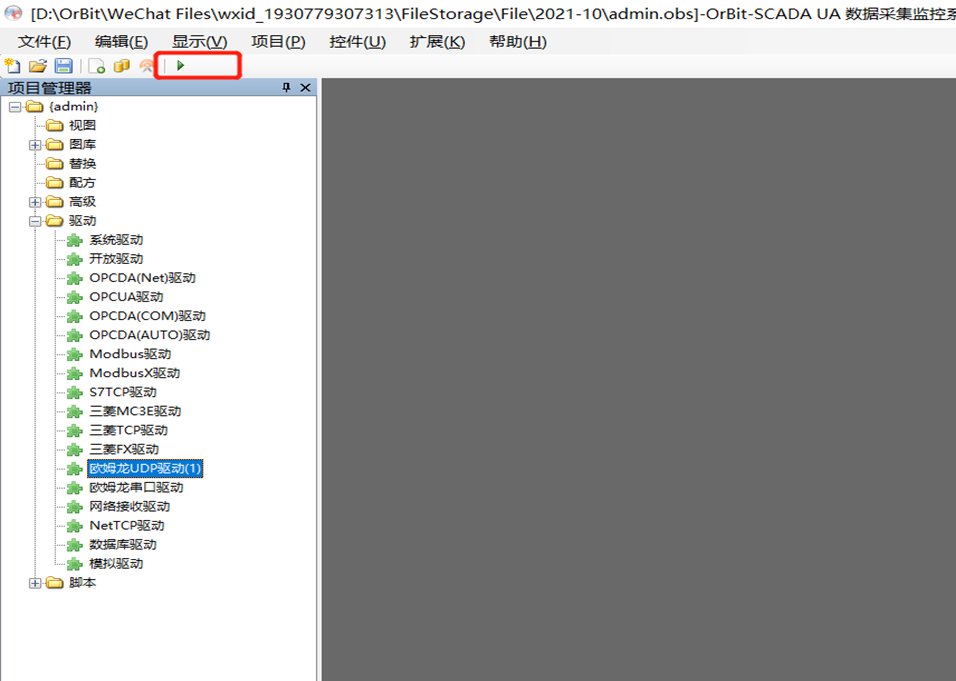

完成上述操作，如果与该PLC网络相通，可在scada中，点击运行测试，如下图所示

![](/media//202208/2022-08-22_171538.png)

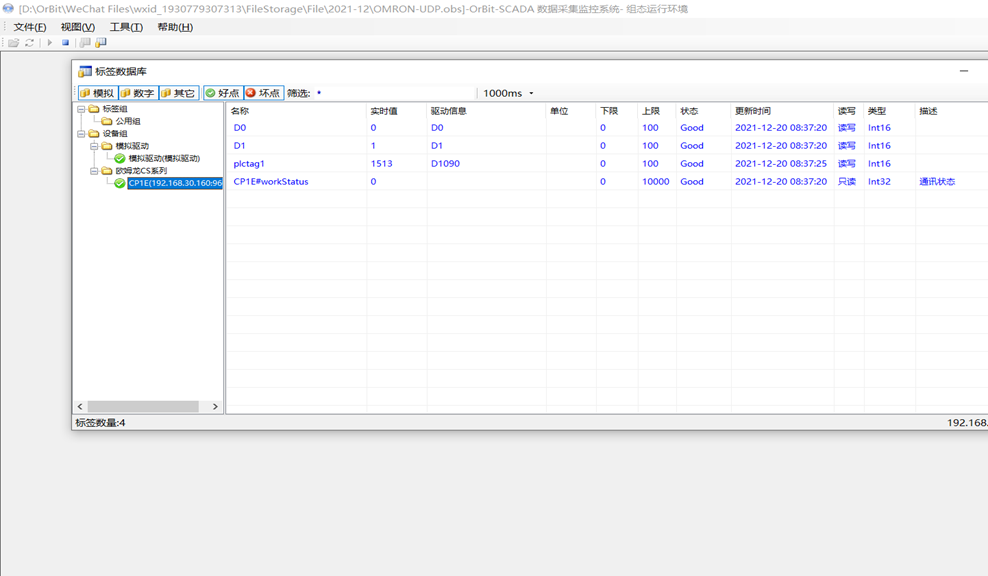

连接成功后，如下所示

![](/media//202208/2022-08-22_171602.png)
