一、	Modbus协议简介
   Modbus协议是Modicon公司开发设计的一种通信传输协议，现在已经是在工业领域被广为应用的流行、开发、标准的通讯协议。Modbus协议支持传统的RS-232、RS-422、RS-485和以太网设备。许多工业设备，包括PLC、DCS、智能仪表等都在使用Modbus协议做其通讯标准。
二、	Modbus协议主从响应过程

![](/media//202208/2022-08-22_164220.png)

三、	Modbus寄存器区和常用功能码

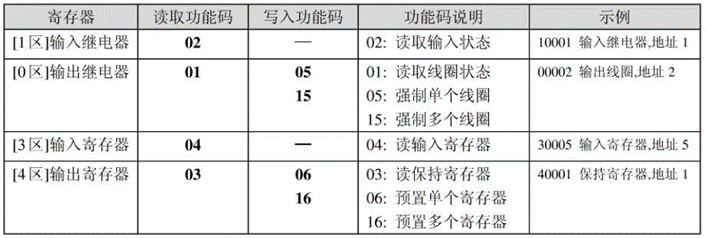

   Modbus协议定义中，共包含4种寄存器区和多种功能码。不同功能码代表不同寄存器区数据的不同操作。

![](/media//202208/2022-08-22_164240.png)
四、	Modbus协议帧格式

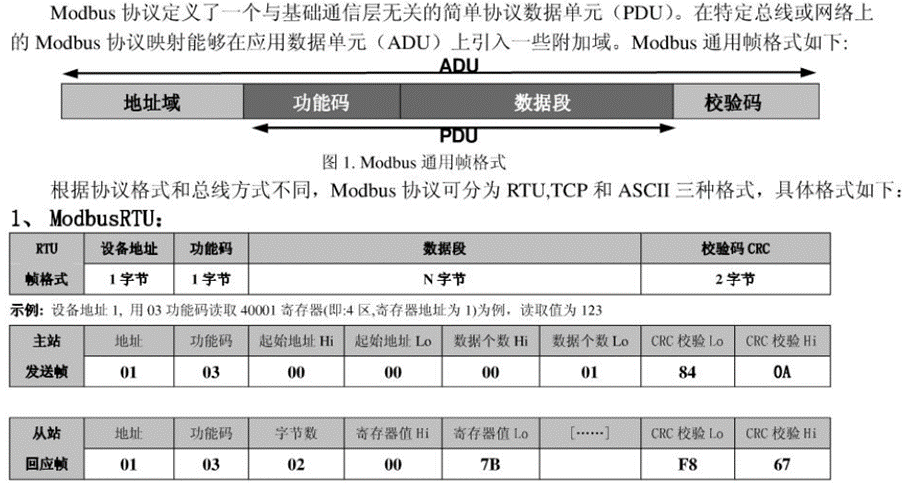

![](/media//202208/2022-08-22_164311.png)

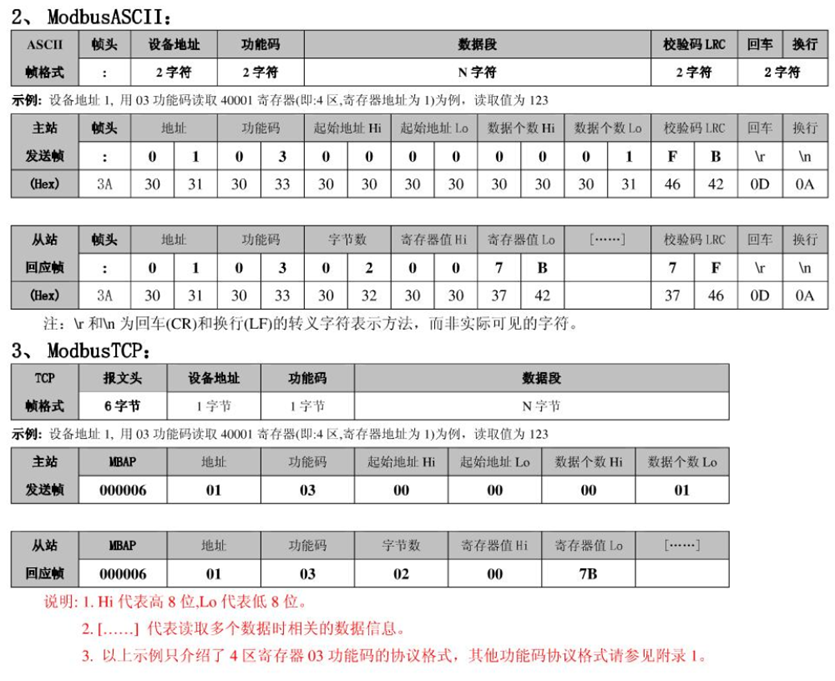

![](/media//202208/2022-08-22_164324.png)
RTU、TCP、ASCII协议格式区别
RTU和ASCII为串口通讯，TCP为以太网通讯

![](/media//202208/2022-08-22_164341.png)

五、	Modbus调试工具

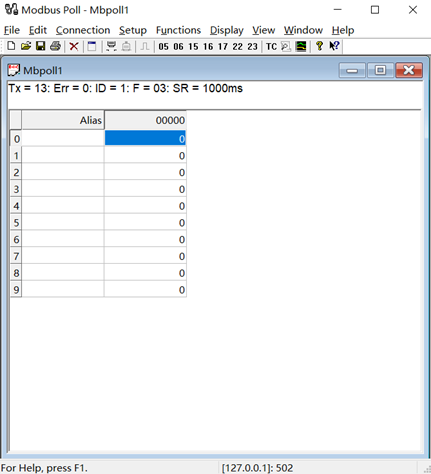

Modbus Poll和Modscan是主站工具，可模拟Modbus主站与其他的从站设备通讯调试

![](/media//202208/2022-08-22_164358.png)

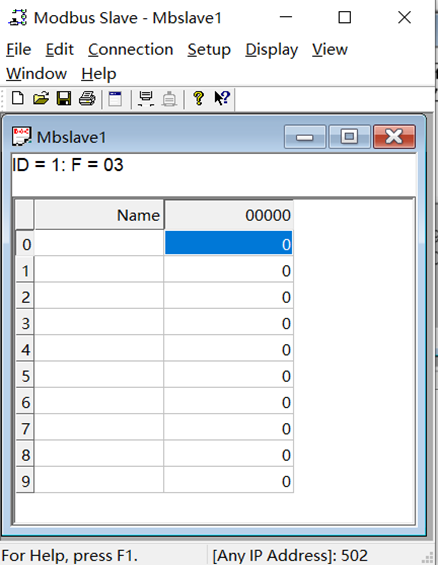

Modbus Slave和Modsim是从站工具，可模拟Modbus从站

![](/media//202208/2022-08-22_164413.png)

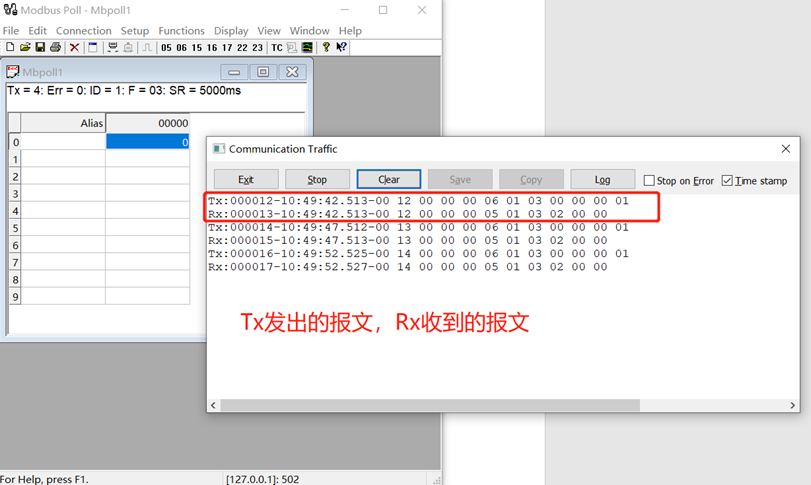

Modbus调试工具可以实时查看消息帧收发的情况，用以判断异常问题

![](/media//202208/2022-08-22_164437.png)
六、	Modbus协议格式
标准Modbus协议各寄存器读写的数据帧格式

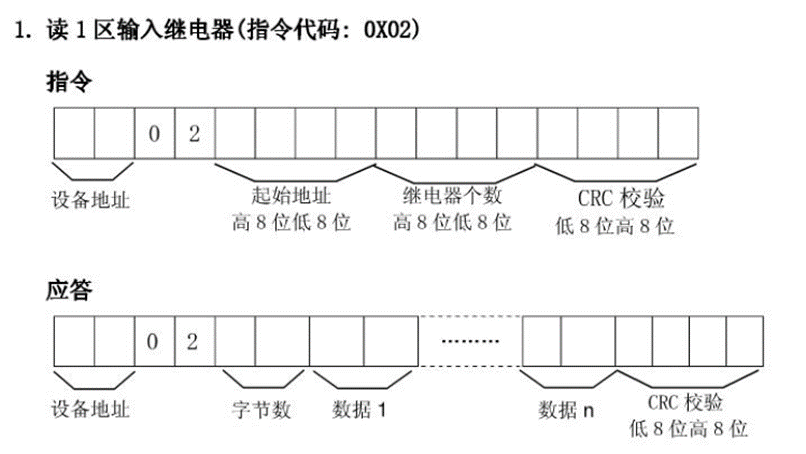

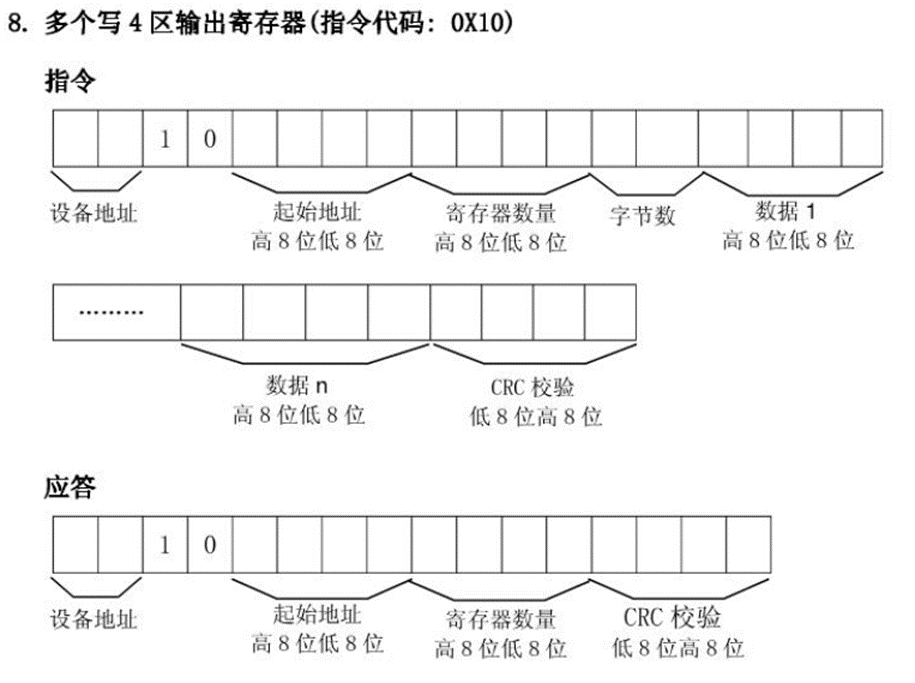

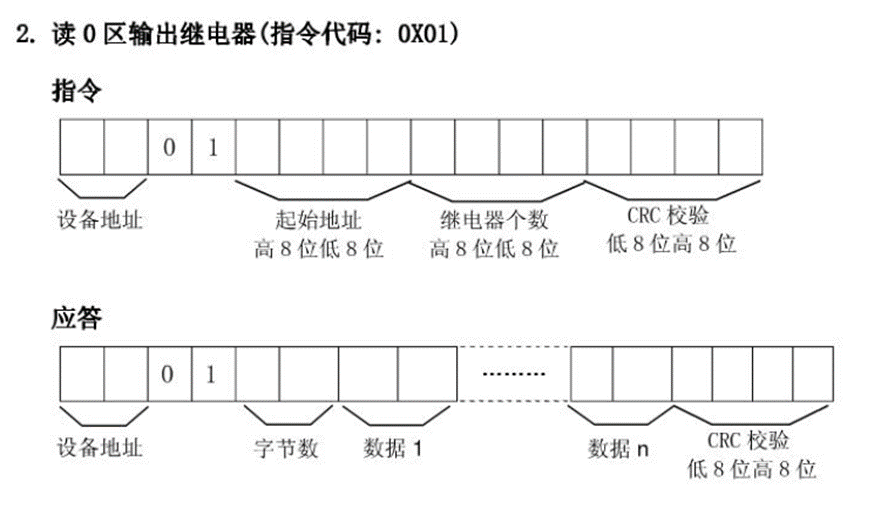

![](/media//202208/2022-08-22_164501.png)

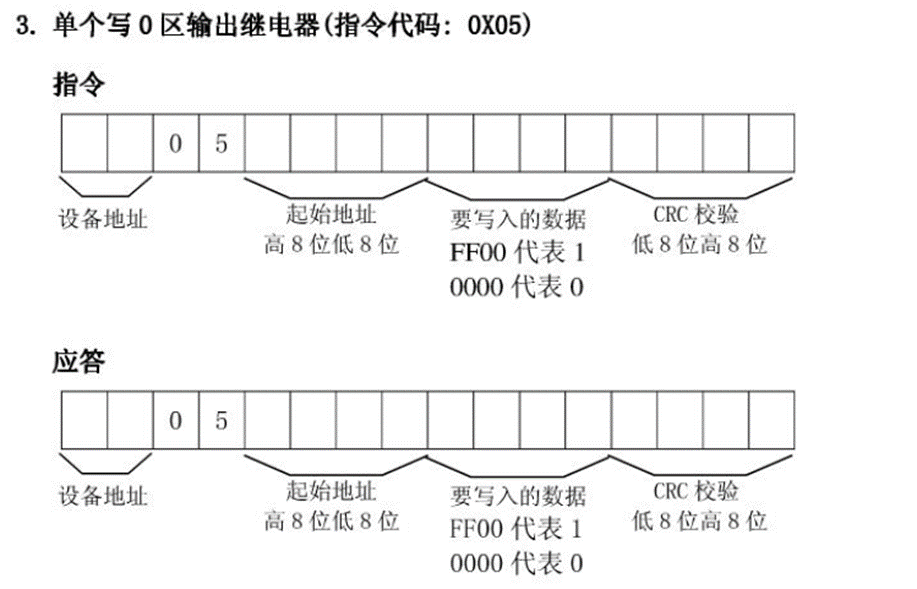

![](/media//202208/2022-08-22_164509.png)

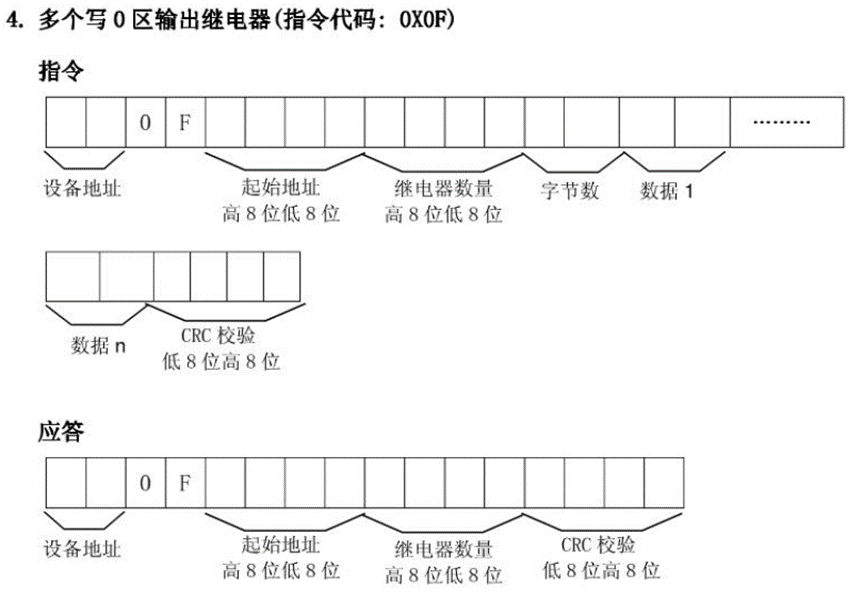

![](/media//202208/2022-08-22_164518.png)

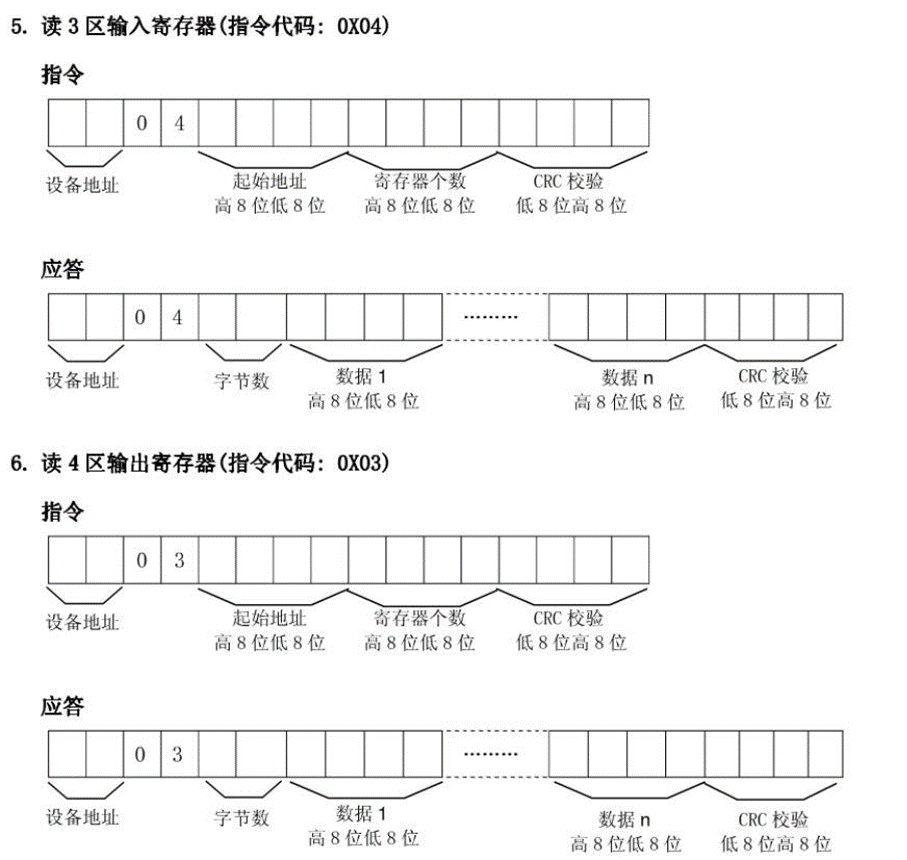

![](/media//202208/2022-08-22_164529.png)
![](/media//202208/2022-08-22_164534.png)

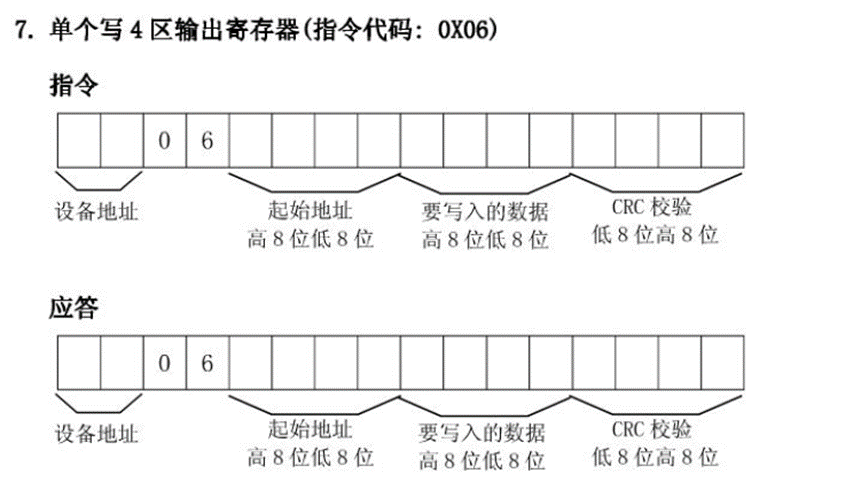

![](/media//202208/2022-08-22_164541.png)
![](/media//202208/2022-08-22_164547.png)
